2018.11.05 -

MAGELLAN BLOCKSの画像分類で利用できる様々な予測方法

グルーヴノーツ コンサルタントの吉村です。
以前、コーヒー豆の良・不良をMAGELLAN BLOCKSのモデルジェネレーターで画像分類タイプを利用して判別する方法を紹介しました。 今日は画像分類で利用できる様々な予測方法を紹介したいと思います。

画像分類の予測方法には運用に合わせて色々な予測方法が選ぶことができます。
その予測方法の選び方のポイントはこの3つです。

  1. どういうシチュエーションで使うか
  2. どこにある画像を予測するか
  3. 予測結果をどこに出力するか

上記のポイントを踏まえて紹介していきたいと思います。 4種類紹介しているので、リンクもつけておきます。

とりあえず1枚の画像を予測してみる(動作確認)
複数枚の画像をまとめて予測をする
ローカルで撮影した画像を送信しながら予測する
インターネットのない環境または予測処理に高いレスポンスが必要なシチュエーション

とりあえず1枚の画像を予測してみる(動作確認)

最初にみなさんが試されるのが「どんな予測結果がでるのかな?」という動かしてみるということでしょう。 その場合はまずGCSに保存してある1枚の画像を予測することをお勧めします。 また予測結果はログに表示するとシンプルに確認できるので良いでしょう。

入力:GCSに保存した1枚の画像ファイル
出力:フローデザイナーのログへ出力
予測方法:オンライン予測

この場合のフローは3つのブロックを使ったフローを準備します。(開始・終了を除く)

二つ目のブロックであるオブジェクト生成で 画像ファイルの場所 を指定します。 その指定方法にはモデルジェネレーターのルールに合わせる必要があります。

image というキーに gs://ファイルの場所 という指定方法になります。
今回の私が作ったフローの例でいうと下記の設定内容となります。

gs://blocks-gn-ysmr-us-central1-data/coffee_beans/yosoku/ng_1-2.jpg

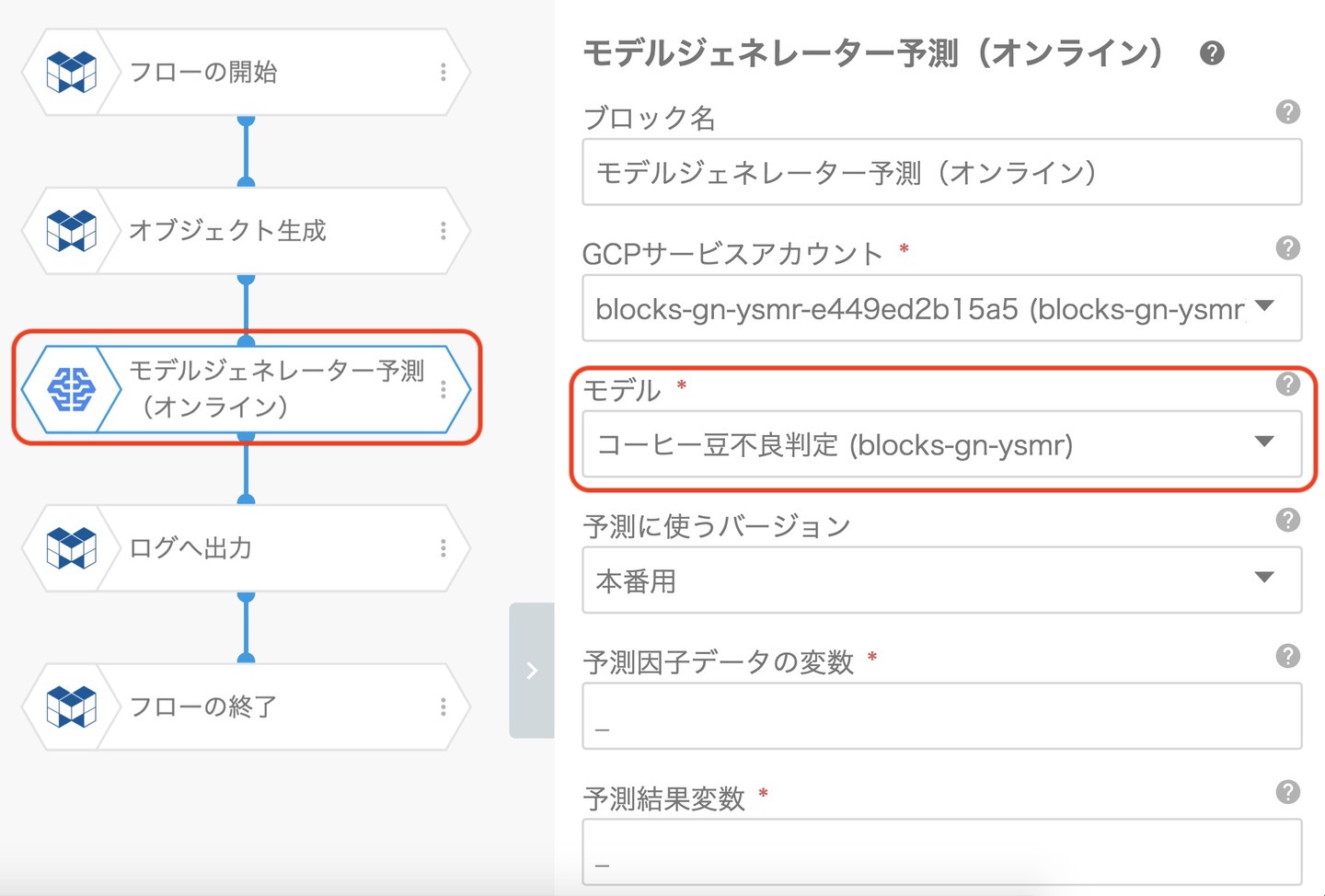

続いてモデルジェネレーター予測(オンライン)のモデルには対象となるモデルを選択しておきます。

このフローを実行すると対象となる画像の予測結果がログに出力されます。

ログに表示されている情報について詳しく説明します。

  • key
  • keyとはどの画像ファイルを予測したかを示すGCS URLが表示されます。 これはGCSにあるファイルを予測した場合のみで、予測方法によって表示が変わります。
  • labels
  • labelsは画像分類タイプのモデルジェネレーターに学習させている分類の種類が表示されます。 今回はコーヒー豆の ng,ok のフォルダを学習させているので2つが列挙されています。
    ※なおフォルダの名前順に表示されます。
  • scores
  • scoresは上記labelsの順にこの画像の各分類に対する確からしさのスコアが表示されます。 この数値は合計すると約1になる数字で、とても少ない数字の場合は1.234e-17など指数表示になる場合があるのでご注意ください。
  • label
  • 上記scoresで最も大きい値を示すラベルが表示されます。最終的に何に分類されかと言う意味です。

このように1枚とりあえず予測してみる場合にはこのような方法で行います。 また今回はログに出力していますが、GCPカテゴリに入っている 変数からGCSへアップロード ブロックを利用するとJSONファイルとして出力することも可能です。


複数枚の画像をまとめて予測をする

とりあえず予測してみたら次は正しく予測しているかの検証に入られると思います。 その際はもちろん1枚ずつやっていてはらちがあかないのでまとめて予測する方法が必要になります。

まとめて予測する場合はその結果を表形式で確認する場合が多いと思います。 そのため出力はCSVやGoogleスプレッドシートを利用する場合が主となります。

入力:GCSに保存した複数の画像ファイル
出力:GCSにCSVファイルとして出力
予測方法:バッチ予測

これを満たすフローを作成するにはフローテンプレートの機能を利用すると非常に便利です。 上記の入力・出力・予測方法と予測モデルを指定するだけで簡単にフローを作成できます。

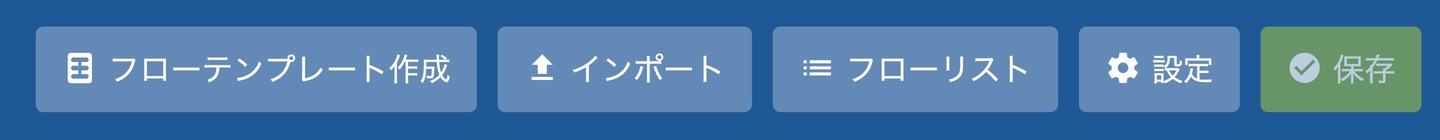

まずは フローテンプレート作成 のボタンをクリックします。

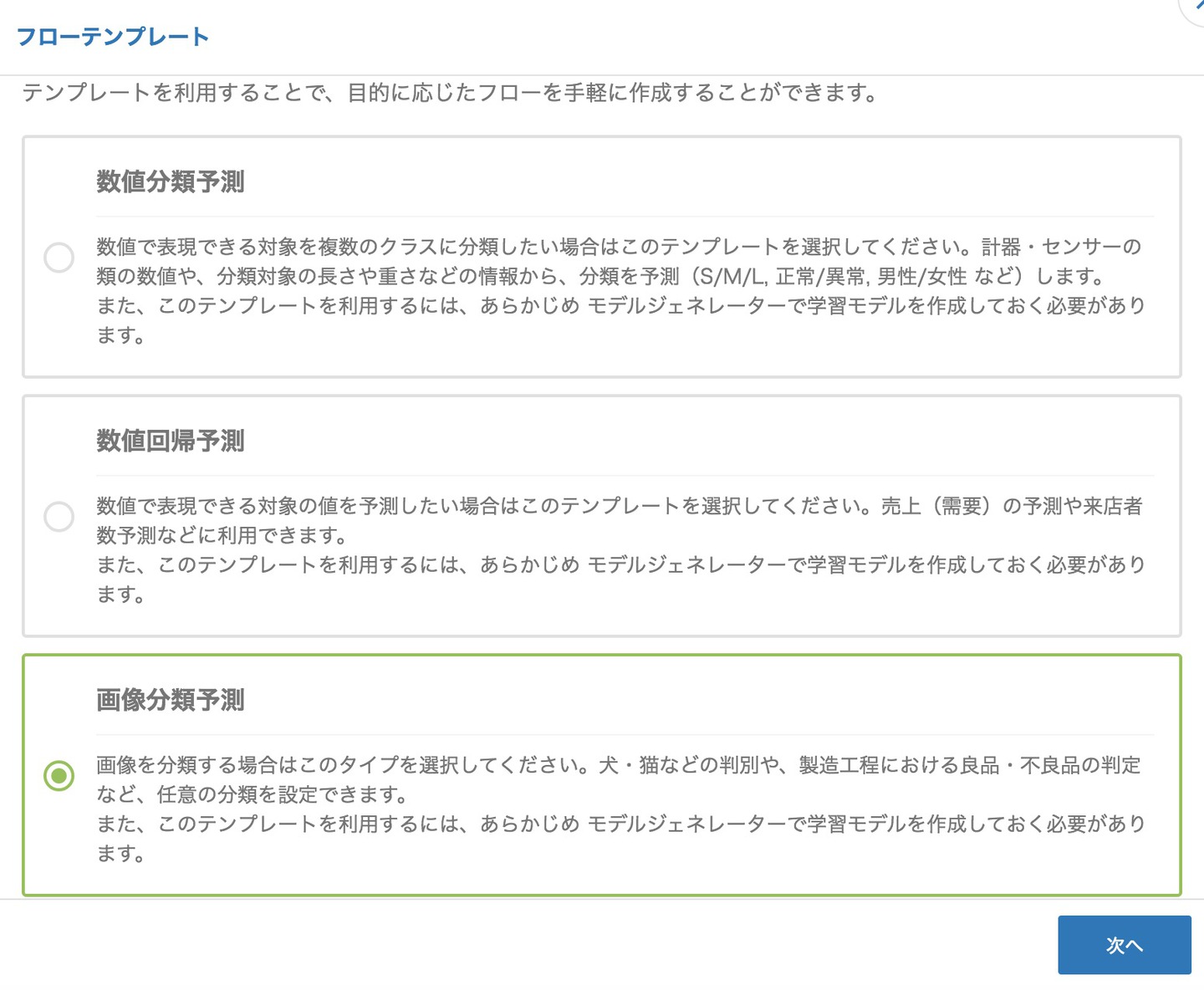

まずはどのタイプの予測かを選択します。 今回はもちろん 画像分類予測 を選択します。

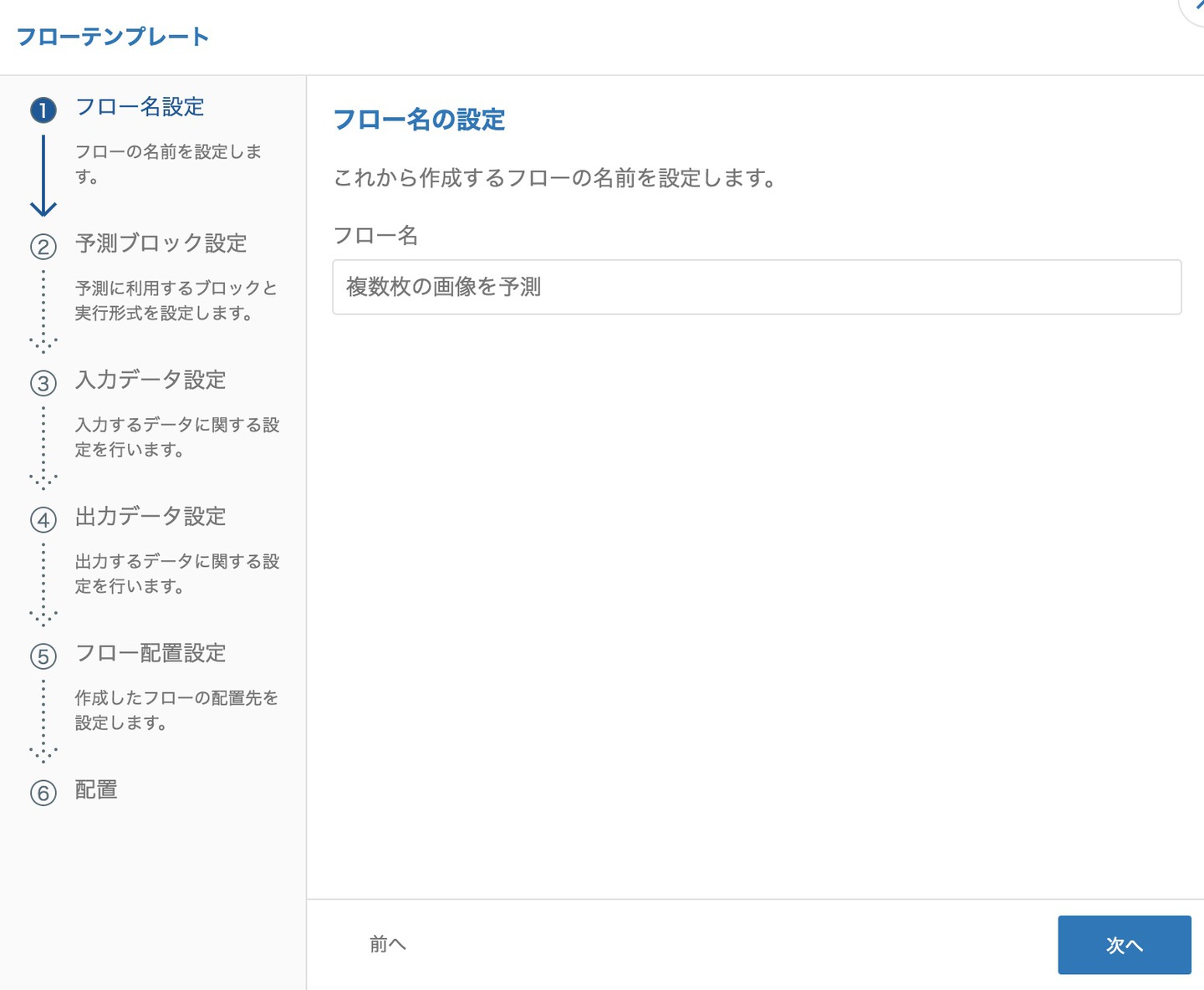

ここから指示に従い入力していくとフローが出来上がります。 フロー名の設定はここで入力した内容がフローの開始ブロックの表示名となります。

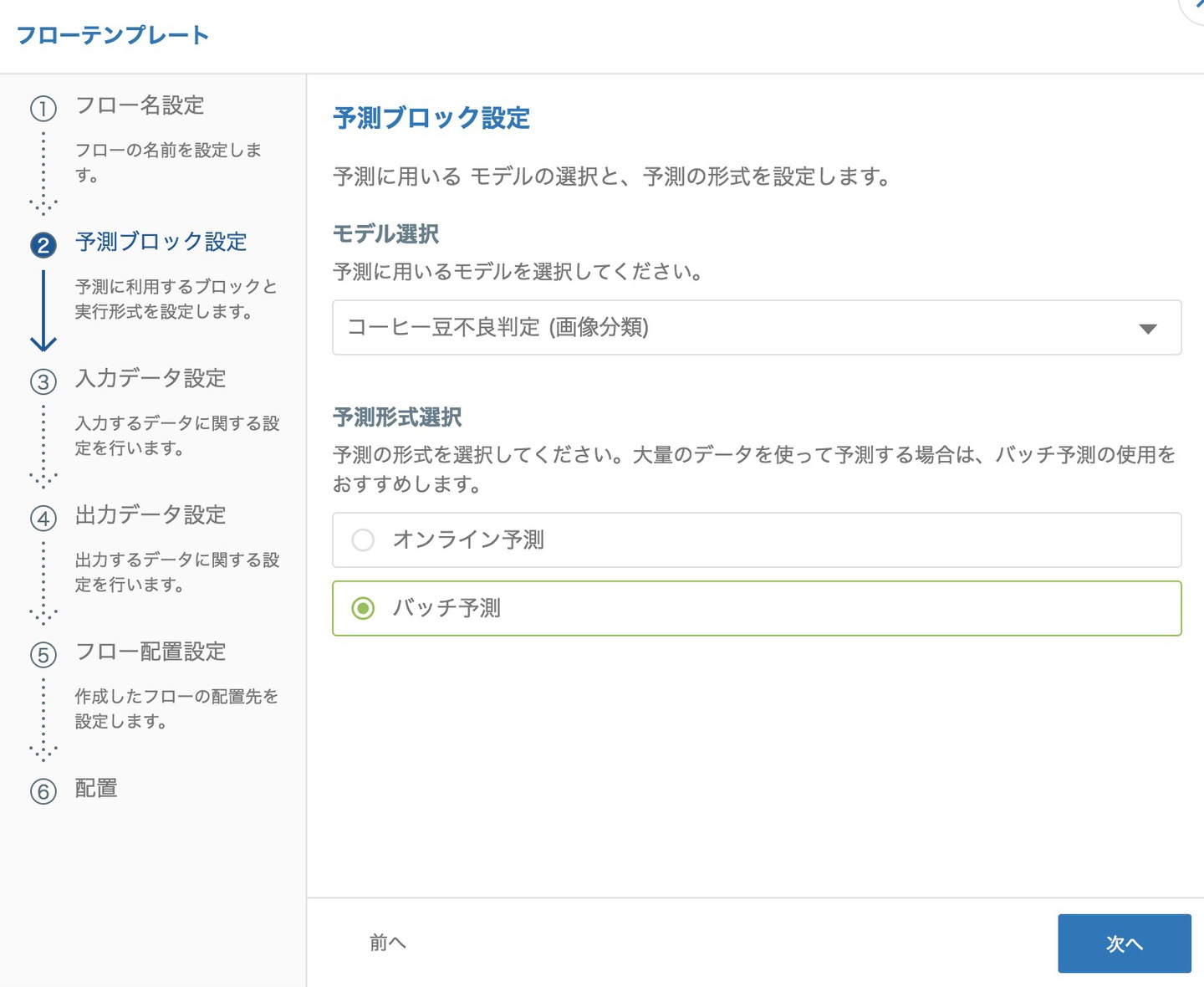

モデルの選択ではトレーニング済みの画像分類タイプのモデルを選択します。 予測形式の選択では バッチ予測 を選択します。 バッチ予測はかならず前後のオーバーヘッドにより10分前後はかかります。
※もし複数枚の画像をある程度短時間で予測する必要があるときは他の方法を複数回実行するなど検討が必要です。

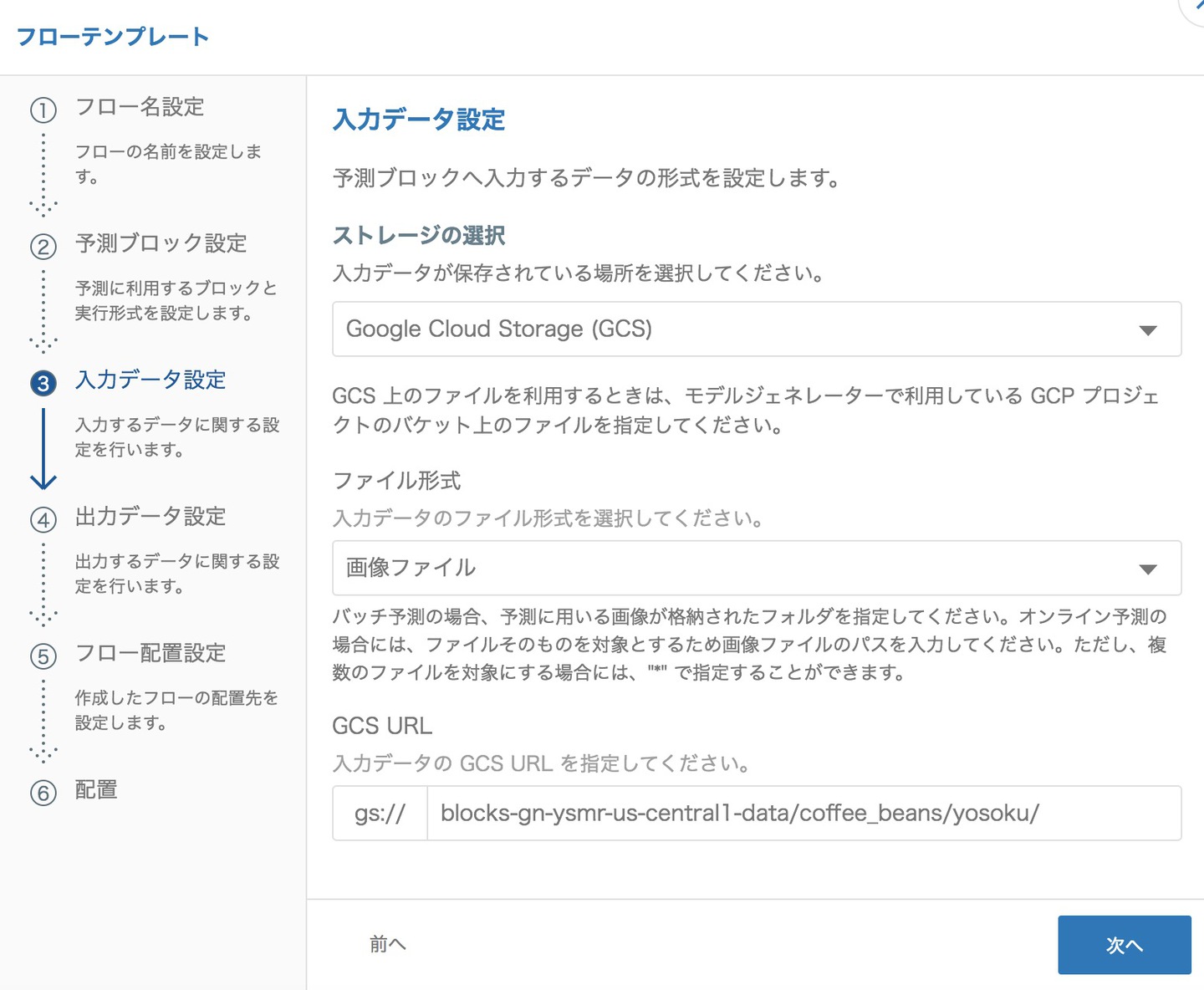

入力データ設定ではGCS上に置いてあるJPEGファイルの場所を設定します。
※必ず gs://画像ファイルが保存されているフォルダ/ とします。

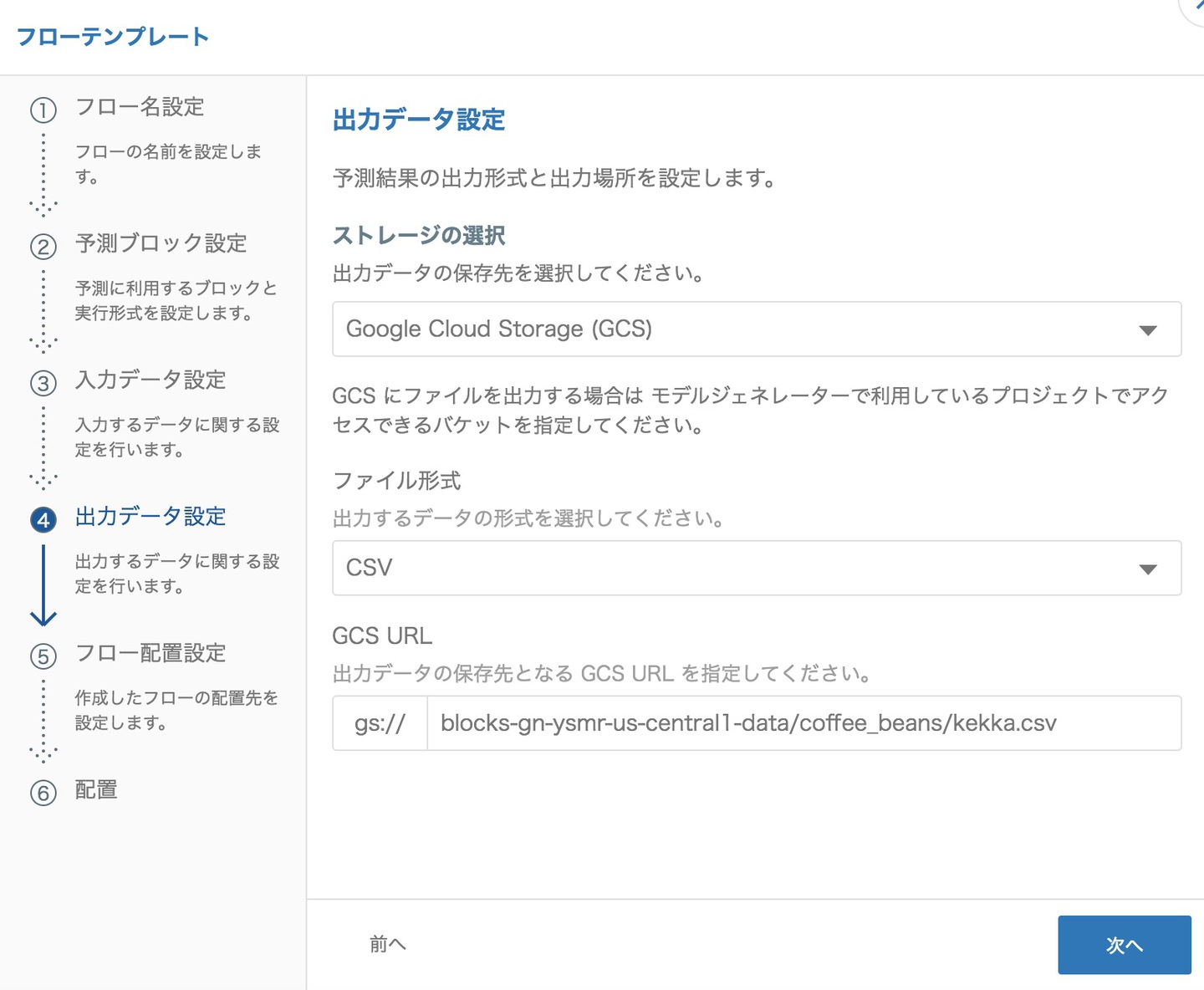

出力データ設定も同様にGCS上に出力するCSVのファイルの場所を設定します。

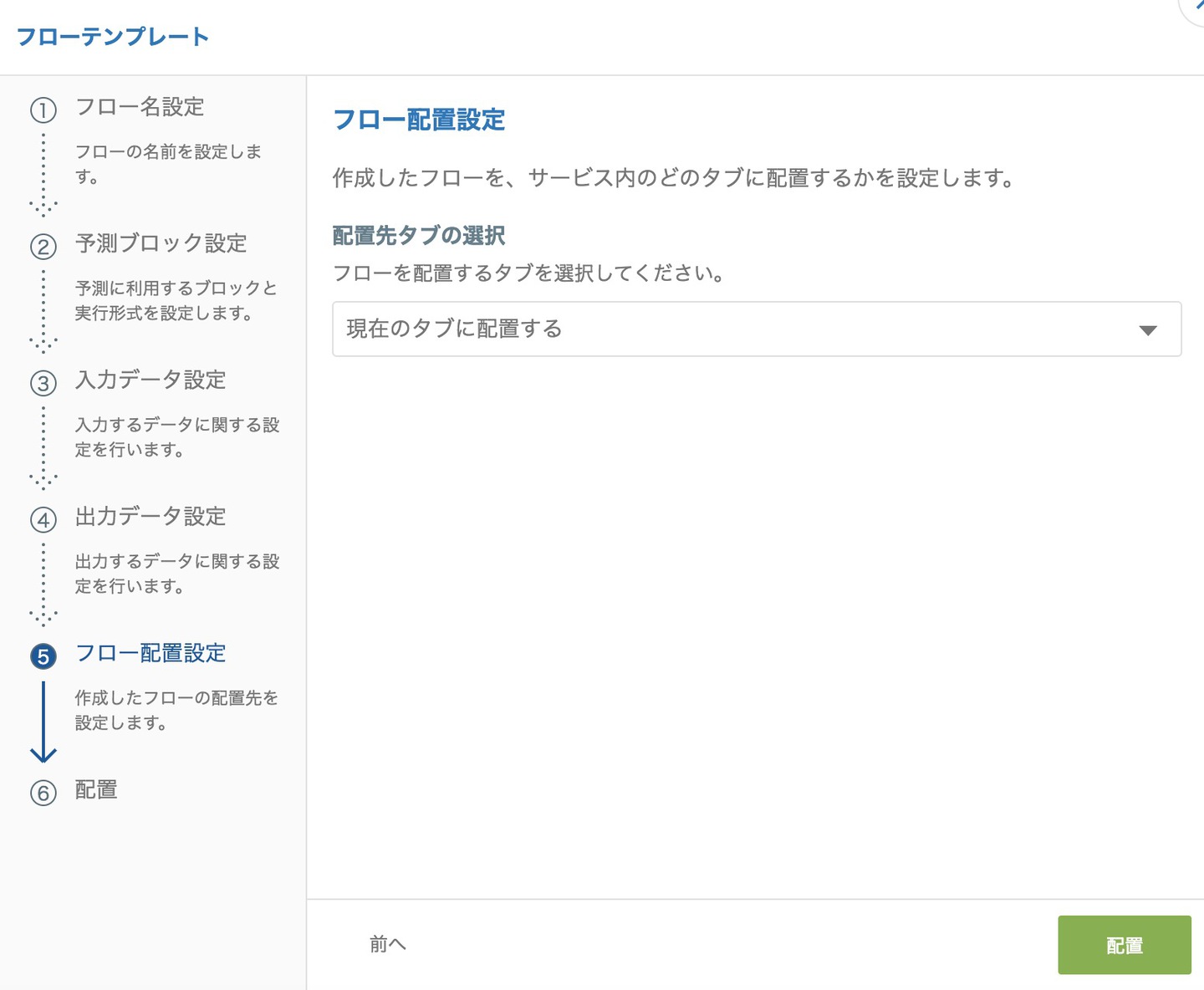

フロー配置設定ではフローデザイナーにて複数のタブを利用している場合にタブを選択できます。 あまり気にせず配置ボタンをクリックしてしまいましょう。

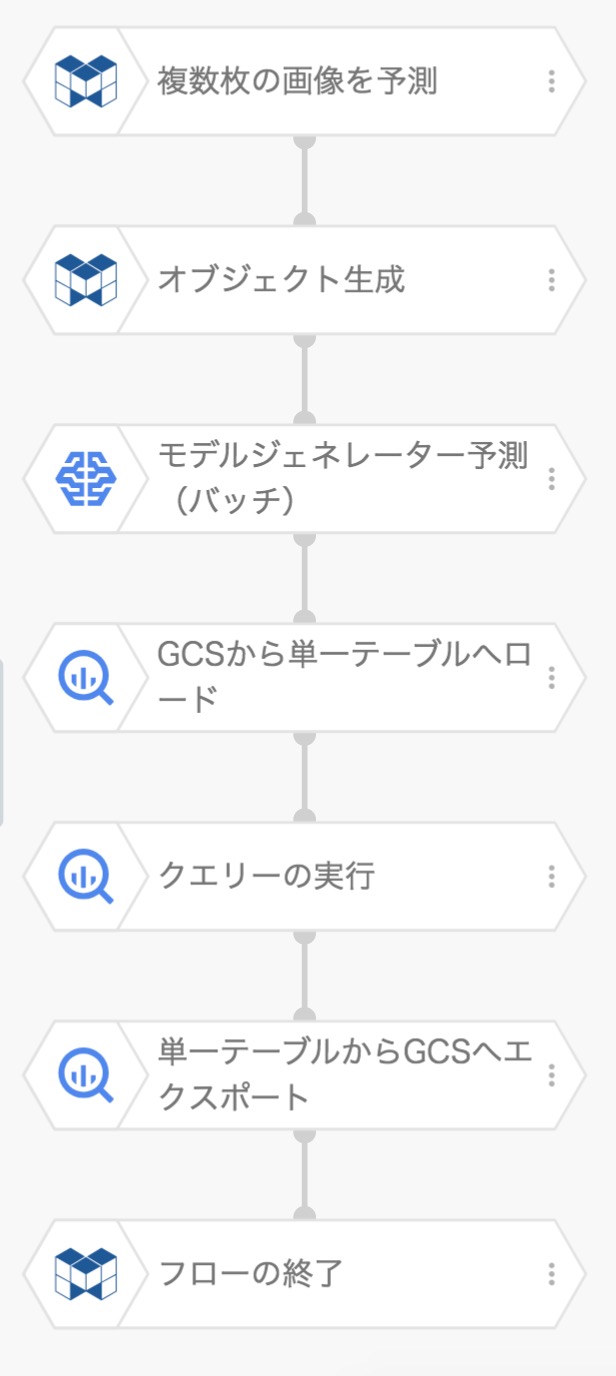

すると指示に従い設定を行うだけでこの様なフローが出来上がりました。

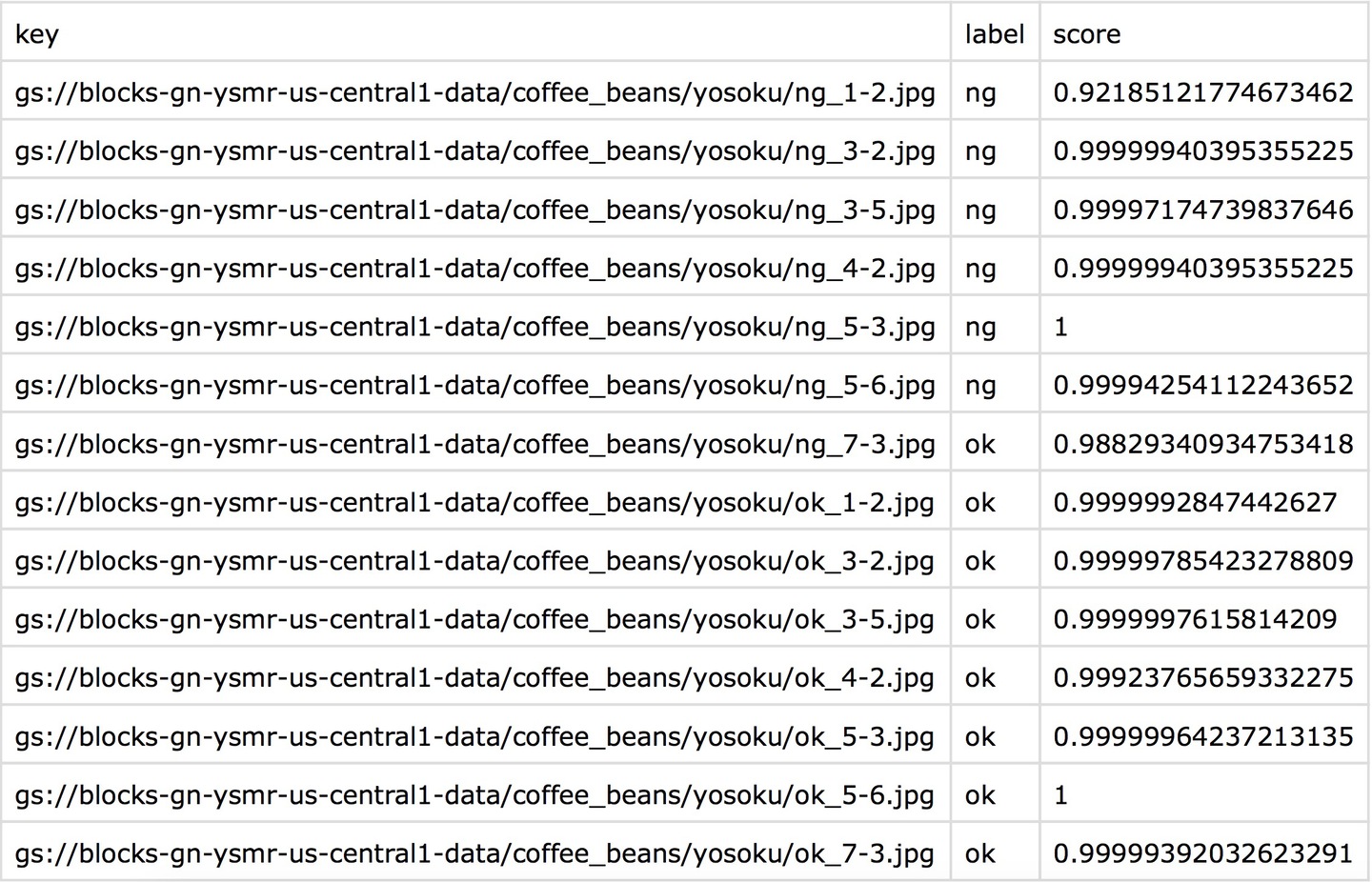

このフローの処理結果として出力されたCSVファイルを開くとこの様になっています。 出力内容を確認するとkey,labelについては先ほどと同じ意味合いですがscoreだけ違います。 scoresとして出力されていた値の中で一番大きい値が出力されるのでご注意ください。

利用シチュエーションとして検証に使うと説明しましたが、 監視カメラで1日撮りためた画像を夜間にまとめて判断する様な運用でも利用可能です。


ローカルで撮影した画像を送信しながら予測する

インターネットに繋がる環境で数秒のレスポンスタイムで許容されるシチュエーションで利用される方法です。 例えばスマホアプリを開発して、撮影した画像をMAGELLAN BLOCKSに送って状態を判断するなどです。

さすがに「スマホアプリを開発して」と書いてある通り、このあたりからはプログラミングも絡んで来ます。 ただスマホアプリ開発者であれば朝飯前なREST APIを呼び出すだけで、フローも非常に簡単です。

入力:送信された画像ファイル
出力:フローデザイナー上の変数
予測方法:オンライン予測予測

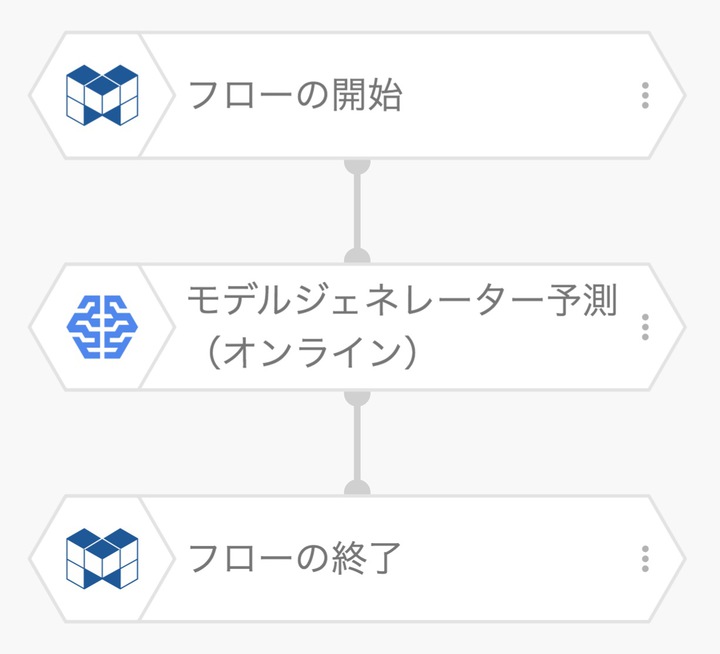

一気にフローが簡単になりましたね。 はい モデルジェネレーター予測(オンライン) だけです。

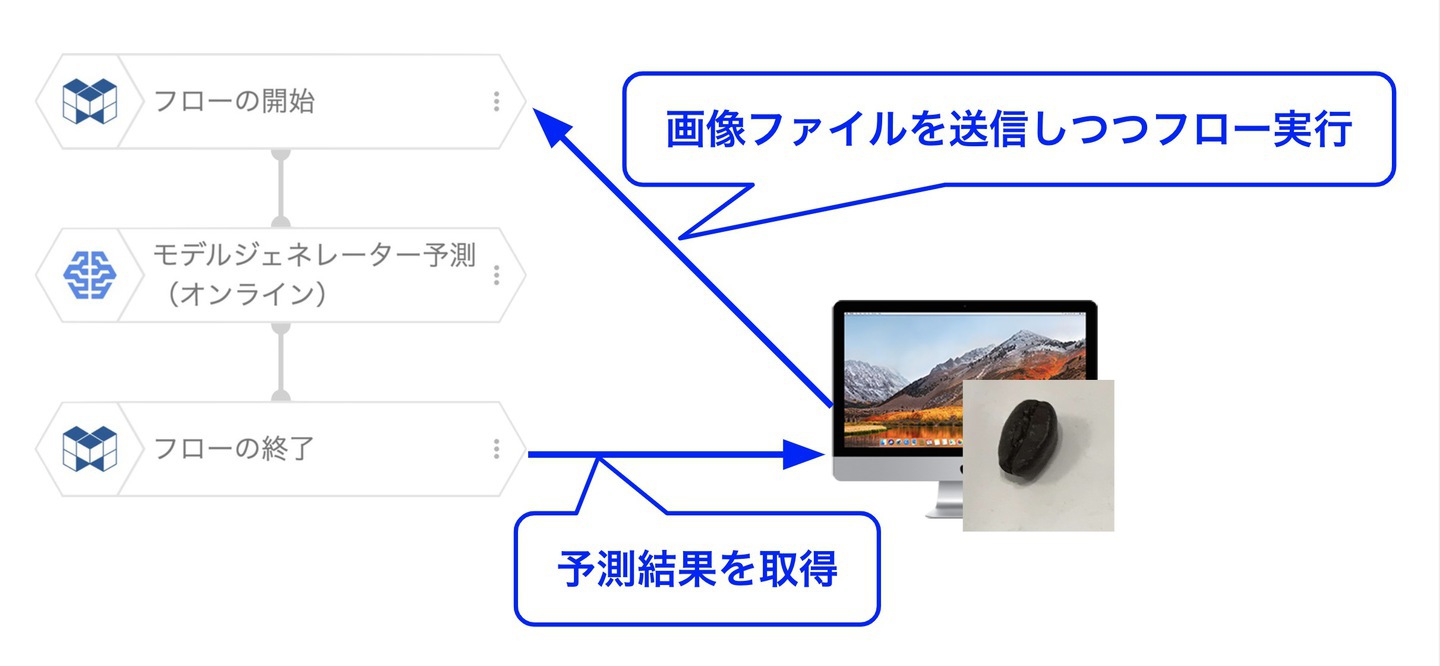

このフローを実行するには 外部実行 と言うMAGELLAN BLOCKSに準備されたAPIを利用します。 下図のイメージで画像が送信されてフローにて予測処理が行われた後に予測結果を取得します。 ビジネスサイドの方は「こういう事ができるんだ」と理解し、社内のエンジニアや協力会社に依頼する部分だとご理解ください。

具体的な実装方法については フローの外部実行 をご確認ください。 また私がよく使うサンプルコードを掲載しておきます。

コードを見る
このコードはPythonで記述していますが、HTTPでPOST/GETができればいいのでほとんどの言語で置き換え可能だと思います。
#!/usr/bin/env python
# -*- coding: utf-8 -*-
# ------------------------------------------------------------------------------
# フローデザイナーのモデルジェネレーター予測(オンライン)ブロックで画像分類タイプをしている
# フローをAPIから起動して終了確認して結果の変数値を取得する
#
#   フローデザイナーから下記3点を確認し設定する
#     フローデザイナーのサービス設定で取得したAPIトークン
#     フローデザイナーのURLの固有部分
#     実行するフローに設定したID
#     JPEGファイルパス
#
#   実行サンプル
#     python ./img_prd.py <blocks_designer> <blocks_token> <blocks_flow> '/dir/img.jpg'
#       ※JSON文字列は "_" を最初に定義しておくと、そのままフローで "_"で利用できる。
#
# ------------------------------------------------------------------------------
import sys
import time
import base64
import urllib.request, json
from distutils.util import strtobool

if __name__ == '__main__':

    # 引数取得
    args = sys.argv

    # 引数チェック
    if len(args) != 5:
        # Usage出力
        print("Please call with collect arguments.")
        print("  python ./img_prd.py <blocks_designer> <blocks_token> <blocks_flow> '/dir/img.jpg'")
        quit()

    # BLOCKS実行フロー情報
    blocks_designer = args[1]
    blocks_token = args[2]
    blocks_flow = args[3]

    # 画像ファイルパス
    image_file = args[4]

    print("--------------------------------------------------------------------------------")
    print("Flow Designer flow Starting")
    print("Designer URL : " + blocks_designer)
    print("Flow ID : " + blocks_flow)
    print("JPEG FILE : " + image_file)

    # --------------------------------------------------------------------------
    # 画像ファイルをBASE64化してJSON作成
    # --------------------------------------------------------------------------
    b64 = base64.encodestring(open(image_file, 'rb').read())
    blocks_json = {
        "_" :
            {
                "key" : image_file,
                "image" : {
                    "b64" : b64.decode('utf8')
                }
            }
        }
    json_data = json.dumps(blocks_json).encode("utf-8")

    # --------------------------------------------------------------------------
    # BLOCKS フローデザイナーフロー起動
    # --------------------------------------------------------------------------
    url = "https://" + blocks_designer + ".magellanic-clouds.net/flows/" + blocks_flow + ".json"
    method = "POST"
    headers = {
        "Content-Type" : "application/json" ,
        "Authorization" : "Bearer " + blocks_token
    }

    # httpリクエストを準備してPOST
    request = urllib.request.Request(url, data=json_data, method=method, headers=headers)
    with urllib.request.urlopen(request) as response:
        response_body = response.read().decode("utf-8")
        json_obj = json.loads(response_body)
        result = json_obj['result']
        job_id = json_obj['job_id']

        if result == True:
            print("flow starting is successed.")
        else:
            print("flow starting is failed.")
            exit()

    # --------------------------------------------------------------------------
    # BLOCKS フローデザイナー実行ステータス取得
    # --------------------------------------------------------------------------
    status = ""
    while status not in ["finished" ,"failed", "canceled"] :

        # 1秒待つ
        time.sleep(1)

        # リクエスト情報作成
        url = "https://" + blocks_designer + ".magellanic-clouds.net/flows/" + blocks_flow + "/jobs/" + str(job_id) + "/status.json"
        method = "GET"
        # httpリクエストを準備してGET
        request = urllib.request.Request(url,  method=method, headers=headers)
        with urllib.request.urlopen(request) as response:
            response_body = response.read().decode("utf-8")

            json_obj = json.loads(response_body)
            status = json_obj['status']
            print("job_id " + str(job_id) + " is " + status)

    if status not in ["failed","canceled"]:
        print("flow is successed.")
    else:
        print("flow is failed.")
        exit()

    # --------------------------------------------------------------------------
    # BLOCKS フローデザイナー変数値取得
    # --------------------------------------------------------------------------
    # リクエスト情報作成
    url = "https://" + blocks_designer + ".magellanic-clouds.net/flows/" + blocks_flow + "/jobs/" + str(job_id) + "/variable.json"
    method = "GET"
    # httpリクエストを準備してGET
    request = urllib.request.Request(url,  method=method, headers=headers)
    with urllib.request.urlopen(request) as response:
        response_body = response.read().decode("utf-8")

        json_obj = json.loads(response_body)
        print(json_obj)



インターネットのない環境または予測処理に高いレスポンスが必要なシチュエーション

これはズバリ工場のラインで検品を行う場合や検査機器と連携して判断を行う場合などです。 もちろんコンピュータに組み込む必要があるので、多少プログラミングが必要となります。

これを実現するためにはまずMAGELLAN BLOCKSのご契約をいただいた上で、 MAGELLAN BLOCKSダウンロードサービスにお申し込みいただく必要がございます。 お申し込みをいただくとトレーニングのメニュー (︙) に モデルをダウンロードする が表示されます

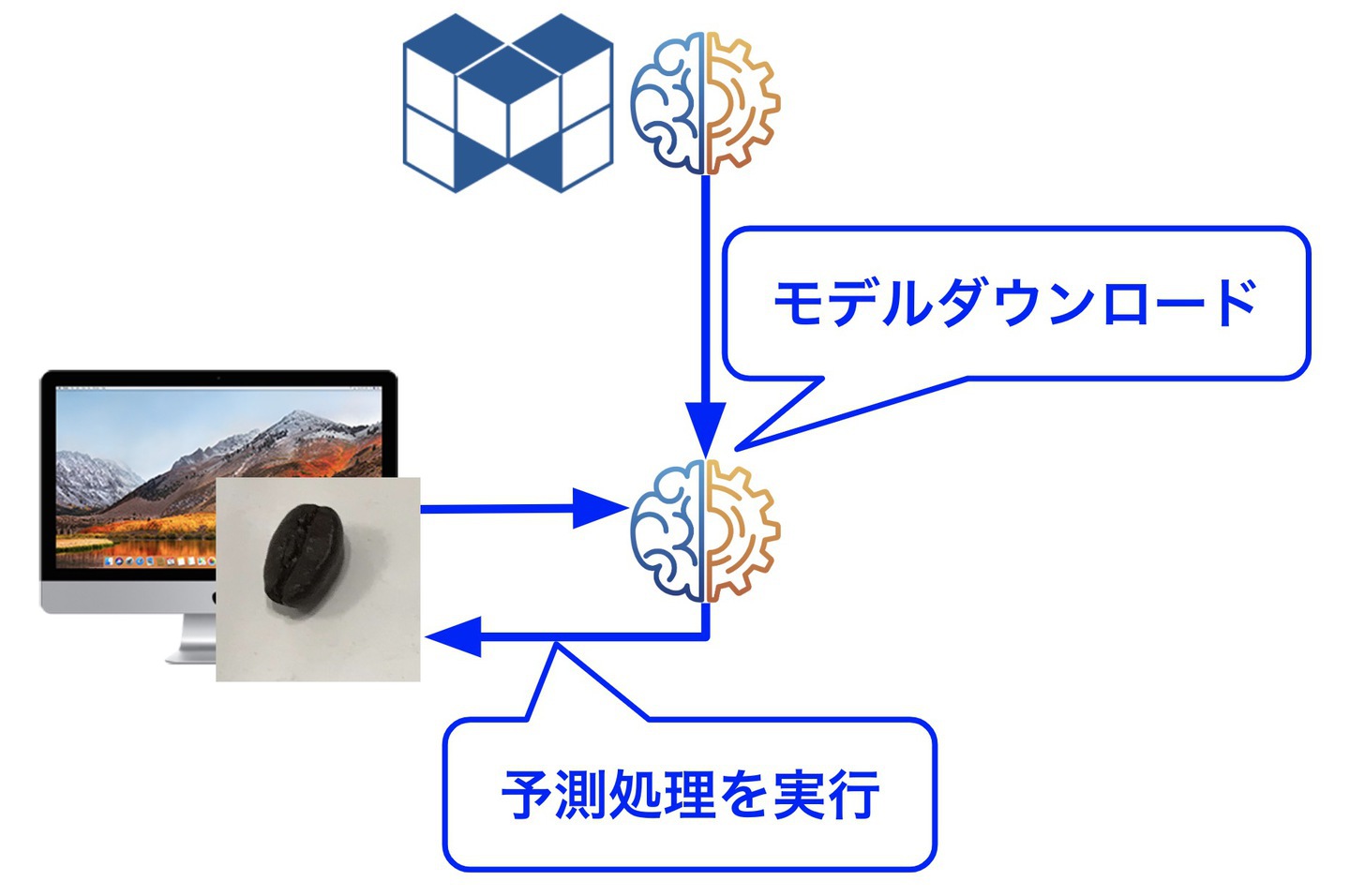

実現するにはPythonとTensorflowが導入された環境があれば可能です。 下図の様なイメージでダウンロードされたモデルを利用してローカル環境で予測処理が可能です。 予測処理を動かすにためのサンプルソースを掲載しておきます。

なお私のMacbook Pro 2016のCPUを利用して予測1枚あたり0.2sec前後でした。 またGoogle ColaboratoryのGPU環境では0.04sec前後で処理できていたので、 工場のラインであっても運用できるレスポンスではないかと思います。

コードを見る
このコードは内容が処理速度計測用になっているので、適宜カスタマイズしてご利用ください。
# -*- coding: utf-8 -*-
# ------------------------------------------------------------------------------
# 画像分類の予測をモデルジェネレーターで作成したモデルでローカル環境で予測する
#
#   前提:下記のフォルダ構成に配置する
#     /base_dir
#       /predict_images.py(本プログラム)
#       /blocks_ml_99999
#         /saved_model.pb(ダウンロードしたモデル)
#
#   実行イメージ
#     python ./predict_image.py <images_dir>
#
# ------------------------------------------------------------------------------
import os
import sys
import time
import tensorflow as tf
os.environ['TF_CPP_MIN_LOG_LEVEL'] = '2'
saved_model_dir = "blocks_ml_99999"

if __name__ == '__main__':

    # 引数取得
    args = sys.argv
    if len(args) != 2:
        print("argments error!")
        print("python ./predict_images.py <images_dir>")
        quit()

    images_dir = args[1]
    ext_list = ["jpg", "jpeg","JPG","JPEG"]

    print("="*80)
    before_get_files = time.time()

    file_list = []
    for root, dirs, files in os.walk(images_dir):
        for ext in ext_list:
            file_list.extend([os.path.join(root, file) for file in files if ext in file])

    after_get_files = time.time()
    elapsed_get_files = after_get_files - before_get_files
    print("get file list time {:.5f} secs".format(elapsed_get_files))
    print("="*80)

    predictor = tf.contrib.predictor.from_saved_model(saved_model_dir)
    after_load_model = time.time()

    elapsed_load_model = after_load_model - after_get_files
    print("save_model load time {:.5f} secs".format(elapsed_load_model))
    print("="*80)

    for image_path in file_list:

        before_open_image = time.time()
        image = open(image_path, "rb").read()
        after_open_image = time.time()

        result = predictor({"image":[image], "key": [image_path]})
        after_predict_image = time.time()

        result = result

        elapsed_time_open_image = after_open_image - before_open_image
        elapsed_predict_image = after_predict_image - after_open_image
        file_name = os.path.basename(str(result['key'][0].decode("utf-8")))
        predicted_label = result['label'][0].decode("utf-8")
        max_score = max(result['score'][0])

        msg = "open:{:.5f} secs".format(elapsed_time_open_image) + "/"
        msg += "predict:{:.5f} secs".format(elapsed_predict_image) + " => "
        msg += "key:" + file_name + ","
        msg += "label:" + predicted_label + ","
        msg += "score:" + "{:.5f}".format(max_score)
        print(msg)




最後に

この様にシチュエーション毎に利用すべき予測方法が変わって来ますので、 検証のためと実際の運用で最適な方法を選択していただければと思います。 「こういうシチュエーションではどういう運用がいいだろうか」と疑問に思われた場合には、 お気軽にグルーヴノーツのコンサルタントへご相談いただければ対応させていただきます。
