データバケット利用ガイド(ファイル受信タイプ)

Data Bucket Guide: File-Receiving Type

データバケット利用ガイド

はじめに

IoTをビジネスに活用するにあたって課題となるのが、IoTデバイスが収集したデータをどうやってサーバーやクラウドに保存するかということです。サーバーやクラウドの構築には専門知識が必要です。また、それにかかる費用や期間も気になるところです。

データバケットでは、クラウドにデータを保存する仕組みを提供します。利用するクラウドには、セキュアで大規模データを高速に処理できるGoogle Cloud Platform を採用しています。

このデータバケットを使えば、IoTデバイスからのデータを収集・蓄積する仕組みが、サーバーやクラウドに関する専門的な知識を必要とせず、簡単かつスピーディに構築できます。

データバケットとは何か

データバケットは、IoTデバイス(「デバイス」)から送られてくるデータを受け取り、ストレージに保存するクラウド型のシステムを提供します。

データバケット概略図

このシステムは、お客さまのGoogle Cloud Platform (「GCP」)プロジェクト上に、BLOCKSが自動で構築します。システムの構築(データバケットの作成)に、GCPに関する専門的な知識は不要です。

データバケットのシステムは、お客さまのGCPプロジェクト上に構築するため、BLOCKSの料金とは別に「GCPサービスの利用料金」が発生します。

データバケットには、データの種類(「タイプ」)に応じて、2つのタイプあります。

タイプ 説明
メッセージ受信タイプ
  • デバイスから加速度・温度・湿度などの比較的小さなデータ(「メッセージ」)を受け取り、BigQueryのテーブルにデータを保存します。

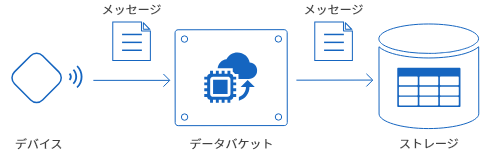

メッセージ受信タイプ概略図
ファイル受信タイプ
  • デバイスから画像ファイルや音声ファイルなどのファイル形式のデータを受け取り、Google Cloud Storageにファイルを保存します。
  • ログ(ファイル名や保存日時など)を保存できます(オプション)。
  • ファイルの保存を契機に、フローデザイナーのフローを実行します(オプション)。

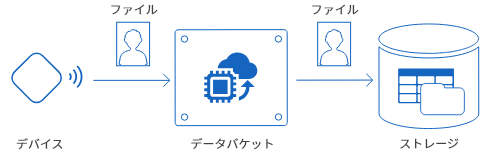

ファイル受信タイプ概略図

データバケットの作り方

このドキュメントでは、ファイル受信タイプのデータバケットについて解説しています。

メッセージ受信タイプのデータバケットについては、「データバケット利用ガイド(メッセージ受信タイプ)」で解説しています。

<セルフサービスプラン(無料トライアル)の場合>

  • GCPサービスアカウントの役割にオーナー権限が付与されている必要があります。

    GCPサービスアカウントの役割にオーナー権限がない場合は、GCPコンソールのIAMのページにアクセスして、該当するGCPサービスアカウントの役割にオーナー権限を付与してください(図の1→2→3の順)。

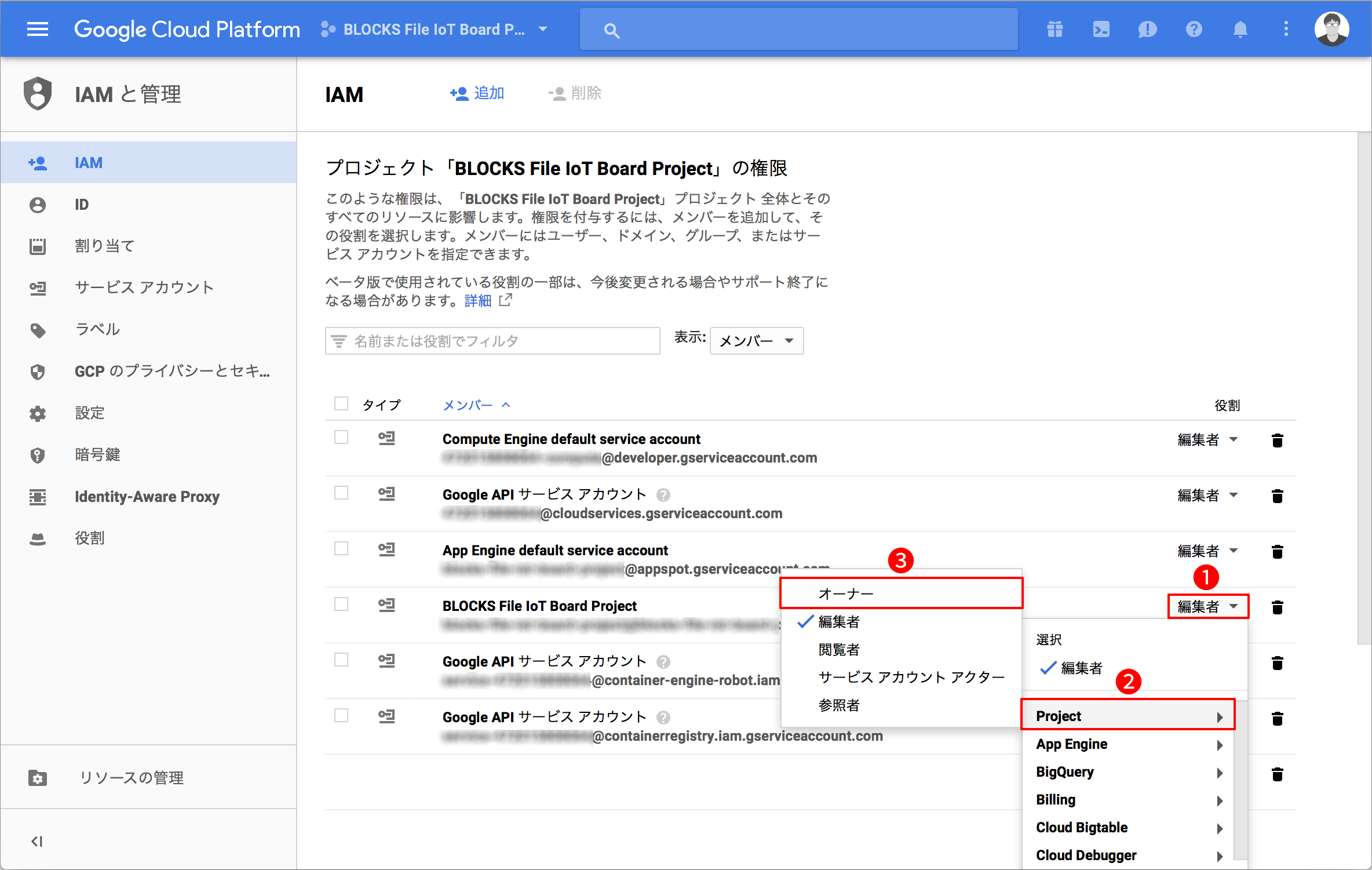

    GCPコンソールのIAM画面

データバケットを作る大まかな流れ

データバケットは、「データバケットとは?」の画面の[利用開始]ボタンをクリックするか、データバケット一覧画面の[追加]ボタンをクリックして、表示される案内に沿って操作するだけで簡単に作れます。

データバケットを作る大まかな流れは、以下のとおりです。

  1. データバケット作成
    データバケットの種類を選択して、名前を設定します。
  2. GCPサービスアカウント設定(セルフサービスプランのみ)
    データバケットで使用するGCPサービスアカウントを設定します。
  3. エントリーポイント設定
    デバイスがデータバケットへデータを送るときの送り先の設定をします。
  4. ストレージ設定
    データバケットが受け取って処理したデータをどう保存するかを設定します。
  5. フローデザイナー連携設定
    データバケットが受け取ったデータをストレージへ保存したときに、実行するフローデザイナーのフローを設定します。
  6. 入力内容の確認
    これまでの設定内容を確認します。

それぞれについて、以降で詳しく解説します。

データバケット作成

初めてデータバケットを作成する場合は、「データバケットとは?」の画面の[利用開始]ボタンをクリックします。

データバケットとは?画面

データバケットがひとつ以上ある場合は、、データバケットの一覧画面左上の[追加]ボタンをクリックします。

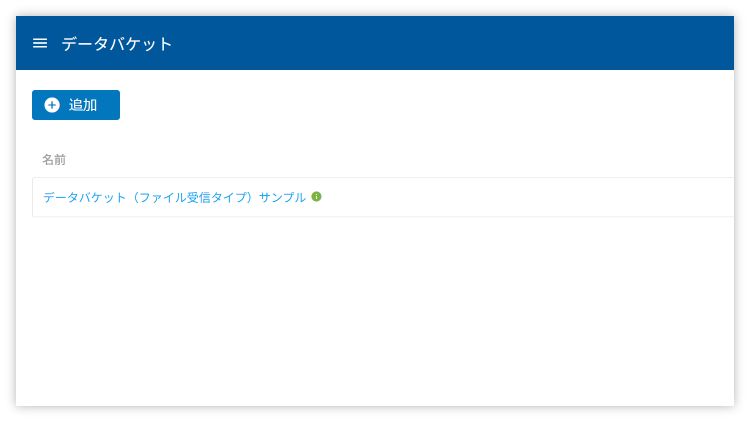

データバケット一覧画面

ライセンス不足の場合は、その旨のメッセージが表示されます(管理者の場合は、ライセンス購入画面を表示)。メッセージが表示された場合は、組織の管理者に問い合わせてください(管理者の場合は、ラインセンスを購入してください)。

続いて、データバケットのタイプを選択して、「次へ」ボタンをクリックします。

データバケットファイル受信タイプ選択

タイプは、以下の説明を参考にして選択してください。

タイプ 説明
メッセージ受信タイプ
  • デバイスから加速度・温度・湿度などの比較的小さなデータ(「メッセージ」)を受け取り、BigQueryのテーブルにデータを保存します。
メッセージ受信タイプ概略図
ファイル受信タイプ
  • デバイスから画像ファイルや音声ファイルなどのファイル形式のデータを受け取り、Google Cloud Storageにファイルを保存します。
  • ログ(ファイル名や保存日時など)を保存できます(オプション)。
  • ファイルの保存を契機に、フローデザイナーのフローを実行します(オプション)。
ファイル受信タイプ概略図

データバケットに付ける名前には、わかりやすい名前をつけておくと、管理しやすくなります。

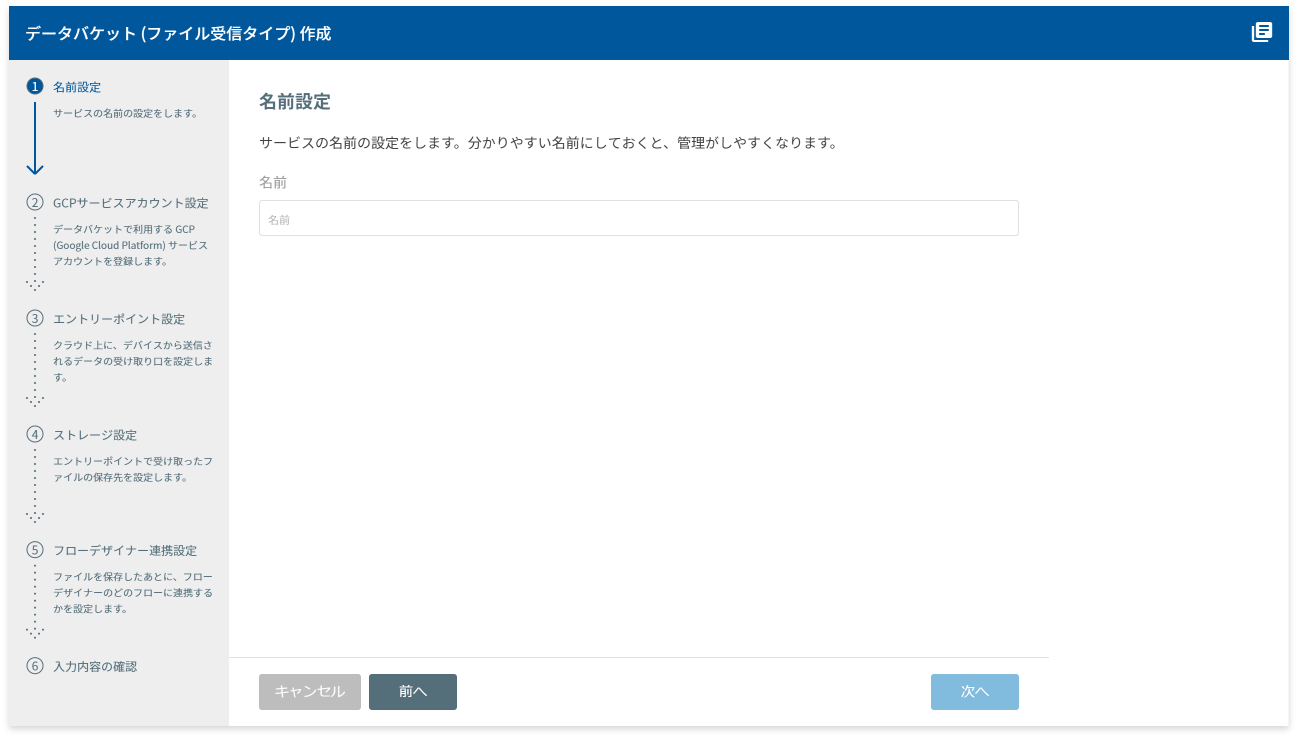

データバケット(ファイル受信)名前設定

設定が完了したら、「次へ」ボタンをクリックします。

GCPサービスアカウント設定

このステップはセルフサービスプランの場合のみです。

ここでは、GCPサービスアカウントの選択とGCPのサービスを利用するためのAPIを有効にします。

データバケット(ファイル受信)GCPサービスアカウント設定
GCPサービスアカウント選択

データバケットは、お客さまのGCPプロジェクトに、BLOCKSが環境を自動で構築し運用します。BLOCKSからGCPプロジェクトを操作するためには、そのプロジェクトに対してオーナー権限を持つGCPサービスアカウントが必要です。

ここでは、GCPプロジェクトに対してオーナー権限を持つGCPサービスアカウントを選択してください。

GCPサービスアカウントの作成については、基本操作ガイドの「Google Cloud Platformのサービスアカウントキーを作成する」を参考にしてください。このページの作成例では、編集権限を指定していますが、その部分でオーナー権限を指定してください。

APIの有効化

確認]ボタンの前にチェックマーク()が付いていないAPIがある場合は、以下の操作を行います。

  1. APIをまとめて有効化する]ボタンをクリックします。
  2. 別タブにGCPコンソールの画面が開きます。
  3. GCPコンソール画面内の[続行]ボタンをクリックします。
  4. APIは有効になっています」というメッセージが表示されたら、GCPコンソールの画面を閉じて、BLOCKSの画面に戻ります。

上記操作が終わったら、が付いていないAPIの[確認]ボタンをクリックします。[確認]ボタンの前にが付くことを確認してください。この操作をが付いていないすべてのAPIに対して繰り返してください。

もし、が付かない場合は、しばらく時間をおいてから[確認]ボタンをクリックしてください。状況によっては、すぐにはが付かない場合もあります。その場合は、 が付くまで、以下の操作を繰り返してください。

  1. しばらく時間をおく
  2. 確認]ボタンをクリックする

が表示される原因としては、以下のことが考えられます。

  • サービスアカウントの役割が「オーナー」となっていない。

    GCPコンソールメニュー(GCPコンソール左上の)の「IAMと管理」をクリックし、「IAM」で確認します。もし、役割が「オーナー」となっていない場合は、「オーナー」を選択します。

  • 対象となるGCPプロジェクトの課金が有効になっていない。

    GCPコンソールメニュー(GCPコンソール左上の)の「お支払い」で確認します。もし、課金が有効になっていない場合は、課金を有効にします。

設定が完了したら、「次へ」ボタンをクリックします。

エントリーポイント設定

ここでは、エントリーポイントの設定を行います。

データバケット(ファイル受信)エントリーポイント設定

エントリーポイントとは、デバイスがデータバケットへデータを送るときの送り先(データを受け取って処理する部分の受け取り口)のことです。エントリーポイントは、URLで示されます。デバイスは、このエントリーポイントURLにHTTPのPOSTメソッドでデータを送ります。

エントリーポイント説明図

エントリーポイントURLは、以下のように形式が決まっています。一部のみ自由に設定することができます。

https://magellan-file-<*****>-dot-<プロジェクトID>.appspot.com

項目 説明
<*****>

このデータバケットのエントリーポイントを特定するための文字列です。自由に設定できます。デフォルトの値は、ランダムな16進数文字列です。

  • 使用できる文字は、英小文字(a〜z)、数字(0〜9)およびハイフン(-)です。
  • 末尾の文字は、数字か英小文字でなければなりません。
  • 文字数は、プロジェクトIDの長さによって変わり、15文字から27文字までです。

1つのGCPプロジェクトで、複数のデータバケットを作成する場合は、文字列が重複しないように設定してください。

<プロジェクトID> GCPプロジェクト のプロジェクトIDが自動で設定されます。変更できません。

設定が完了したら、「次へ」ボタンをクリックします。

ストレージ設定

ここでは、デバイスから送られてきたデータをGoogle Cloud Storage (「GCS」)のバケットへ保存する設定を行います。また、ファイルの保存履歴(「ログ」)をBigQueryに残すことができるため、その設定もここで行います。

データバケット(ファイル受信)ストレージ設定

「GCS (Google Cloud Storage)バケットの選択」では、GCS上のどのバケットにファイルを保存するかを設定します。なお、バケットとは、ファイルを保存するGCS上の領域のことです。バケットは、事前に作成してください。

「オプション設定」では、ログをBigQueryに保存する設定を行います。ログを保存したい場合は、「ログをBigQueryに保存する」をチェックして、ログの保存先とするBigQueryのデータセットとテーブルを指定します。

指定したデータセットやテーブルが存在しなければ、データバケット作成時に自動でデータセットやテーブルを作成します。作成するテーブルでは、gcs_urlとtimestampというフィールドが必ず作成されます。

フィールド名 データ型 説明
gcs_url STRING 保存するファイルのGCS URL (gs://バケット名/ファイル名)
timestamp TIMESTAMP ファイルを保存した日時

このほかに、ログに追加で記録したい情報があれば、その情報を記録するスキーマを追加してください。ログに追加で記録したい情報は、データバケットへデータを送るときに、ログに追加で記録したい情報も一緒に送ります。ログに記録したい情報は、「スキーマで追加したフィールド名=記録する情報」という形式で送ります。

例えば、ファイルの所有者情報もログに記録したいとします。スキーマにファイルの所有者情報を記録する「author」フィールドを追加します。デバイスからデータバケットへデータを送るときに、「author=MAGELLAN」というパラメーターを付加します。データバケットは、ログの「author」フィールドに、「MAGELLAN」を記録します。

デーバイスからデータバケットへデータを送る様子の図

なお、テーブルに既存のテーブルが指定された場合は、これらのフィールドがあることを期待します。少なくともgcs_urlとtimestampフィールドがないと、ログ保存時にエラーが発生します。

設定が完了したら、「次へ」ボタンをクリックします。

フローデザイナー連携設定

ここでは、デバイスから送られたデータをGCSにファイルとして保存されたことをきっかけにして、特定のフローデザイナーのフローを実行する設定を行います。

データバケット(ファイル受信)フローデザイナー連携設定

GCSへのファイル保存を契機にフローデザイナーのフローを実行したい場合は、「フローデザイナー連携機能を使用する」をチェックして、実行したいフローを選択します。

フロー実行時には、以下のパラメーターが渡されます。

パラメーター名 説明
gcs_url 保存したファイルのGCS URL (gs://バケット名/ファイル名)
target_time ファイルを保存したUTC時刻(2016-10-13 12:39:10.234)
filename 保存したファイル名

このほかに、デバイスがデータバケットへ送った上記以外のパラメーターもそのまま渡されます。

データバケットからフローへパラメーターが渡される様子の解説図

連携するフローデザイナーに、「API Token for IoT Board <データバケットの名前>」という説明内容でAPIトークンが追加されます。このAPIトークンは削除しないでください(連携できなくなります)。APIトークンの説明内容は変更できます。

設定が完了したら、「次へ」ボタンをクリックします。

入力内容の確認

ここでは、これまで設定した内容が確認できます。

データバケット(ファイル受信)入力内容の確認

設定内容に間違いがないかを確認して、もし間違いがあれば「前へ」ボタンをクリックして、間違いを修正する設定画面まで戻ります。設定に間違いがなければ、「完了」ボタンをクリックします。

データバケットの作成には、しばらく時間がかかります。データバケットの作成が完了すると、データバケットの詳細画面に切り替わります。

データバケットへデータを送る方法

デバイスからデータバケットへデータを送るには、HTTPのPOSTメソッドで「エントリーポイントURL」へデータを送ります。送るデータは、application/x-www-form-urlencoded形式でエンコードしてください。

デバイスからデータバケットへデータを送るときは、少なくとも以下のパラメーター(「パラメーター名=値」という形式)が必要です。

送る情報 パラメーター名
APIトークン key データバケット詳細画面の「APIトークン」の値
ファイル名 filename GCSに保存するときのファイル名
ファイルとして送るデータ content Base64でエンコードしたデータ

このほかに、任意のパラメーターが送れます。フローデザイナーのフローと連携した場合は、データバケットに送る任意のパラメーターは、そままフローにも送られます。

ログに標準以外のフィールドを追加した場合は、フィールド名をパラメーター名としたパラメーターを送ると、ログにそのデータが保存されます。

例えば、以下の仕様でファイルをGCSに保存するとします。

  • テキストファイルをGCSへ保存します。
    • ファイル名は、「sample.txt」とします。
    • ファイルの中身は、「hello, world」という文字列のみとします。
  • ログに追加のフィールド「author」があります。
  • フローデザイナーのフローと連携します。
    • フローでは、外部からの情報を変数fooで参照します。

デバイスからデータバケットへ送るデータは、以下のとおりです(HTTPヘッダーは一部のみの例示です)。

POST /upload HTTP/1.1
Content-Type: application/x-www-form-urlencoded

key=d29b76ac16181816ac7bd678&filename=sample.txt&content=aGVsbG8sIHdvcmxkCg%3D%3D&author=MAGELLAN&foo=bar

このときの各パラメーターの意味は、以下のとおりです。

パラメーター 説明
key=d29b76ac16181816ac7bd678 APIトークンです。
filename=sample.txt GCSにデータを保存するときのファイル名です。
content=aGVsbG8sIHdvcmxkCg%3D%3D GCSに保存するデータです。「hello, world」という文字列をBase64でエンコード後、さらにapplication/x-www-form-urlencoded形式でエンコードしています。
author=MAGELLAN 任意のパラメーターです。ログの追加フィールド「author」に、「MAGELLAN」という値を保存する目的で使用しています。連携するフローにも渡されます。フローでは、「MAGELLAN」という値を変数「author」で参照できます。
foo=bar 任意のパラメーターです。連携するフローに渡されます。フローでは、「bar」という値を変数「foo」で参照できます。

なお、連携するフローには、「gcs_url」・「target_time」・「filename」というパラメーターも渡されます。詳しくは、「フローデザイナー連携設定」を参照してください。

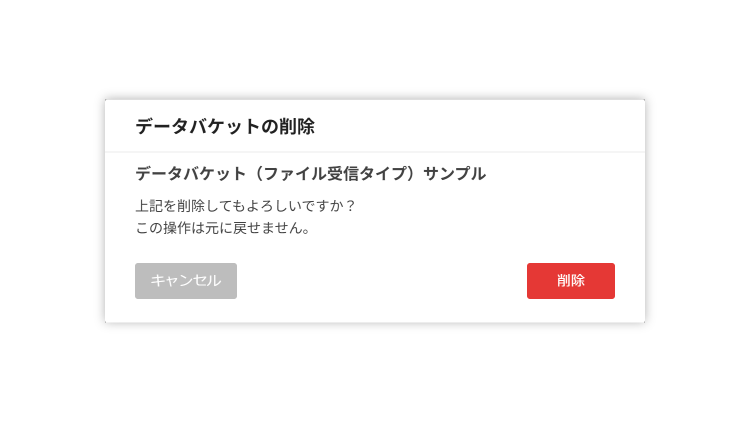

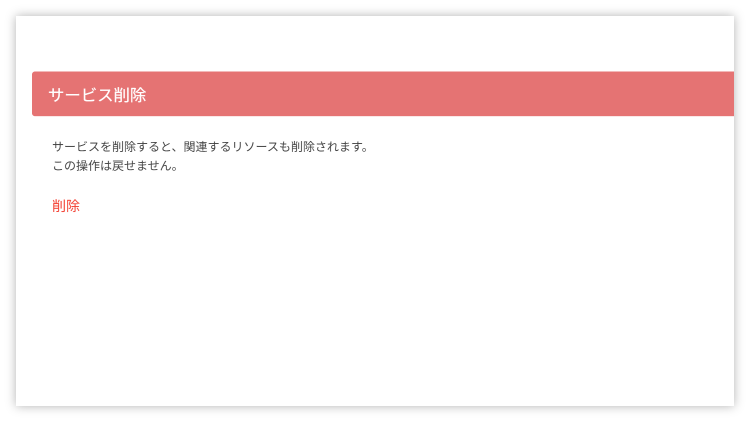

「エントリーポイントURL」と「APIトークン」は、データバケット詳細画面で確認できます。データバケット詳細画面は、確認したいデータバケットの名前をクリックすると表示されます。

GCPサービスの利用料金

データバケットは、ユーザーのGCPプロジェクトに各種GCPサービスを利用した環境を構築します。

このため、MAGELLAN BLOCKSの料金とは別にGCPの料金が発生します。適用される料金は、サービスごとに異なります。詳しくは、データバケットで使用する各サービスごとの料金ページを参照してください。

データバケットの使い方

ここでは、デバイスからデータバケットへ画像ファイルを送り、フローデザイナーのフローと連携し画像解析する方法を例示します。

作成するデータバケットの仕様

下図は、「データバケット」と「フローデザイナーのフロー」との連携の様子です。

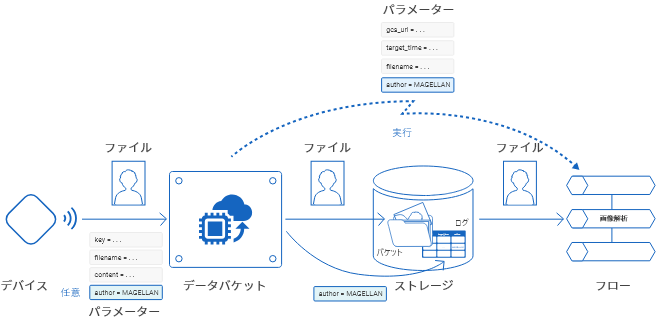

サンプルの概略図
  • デバイスから画像ファイルをデータバケットへ送ります。このとき画像ファイルの所有者情報(「author=MAGELLAN」)も一緒に送ります。
  • データバケットでは、画像ファイルをGCSのバケットに保存し、所有者情報もログ(「author」フィールド)に記録します。
    また、画像ファイルの保存後、フローデザイナーのフローを実行します。
  • フローデザイナーのフローでは、保存された画像を「画像解析」ブロック使って色解析します。解析結果は、「ログへ出力」ブロックを使って、ログに出力します。

データバケットを作る

まず、フローデザイナーのフローを以下の内容で準備します。#列は、ブロックを上から順につなげる順番を示します。ここでは、「フローの開始」ブロックと「フローの終了」ブロックの記述を割愛していますが必要です。

# ブロック ブロックの設定
1 画像解析
  • GCPサービスアカウント:適切なGCPサービスアカウント
  • 画像のGCS上のURL: ${gcs_url}
  • 検知する情報:色解析のみ
2 ログへ出力
  • ログへ出力する変数: _
3 ログへ出力
  • ログへ出力する変数: author

続いて、データバケットは、以下の内容で作ります。実際に試す場合は、バケットやテーブルなどの具体的な値を示しているところは、自由に変えて構いません。

画面 項目 内容
エントリーポイント設定 エントリーポイントURL デフォルトのままとします。
ストレージ設定 GCSバケット 「magellan-iot-sample」とします。
ログ

ログをBigQueryに保存します。

  • データセット: samples
  • テーブル: logs
  • 追加するフィールド: author (STRING型)
フローデザイナー連携設定 連携 先に作っておいたフローと連携させるため、そのフローデザイナーとフローを選択します。

試してみる

以下のサンプル画像を色解析し、ドミナント・カラーを分析してみます。

ドミナント・カラー分析用サンプル画像

なお、このドキュメントでは、Unix系の「curl」コマンドと「base64」コマンドをターミルで使って試しています。

まず、画像の準備をします。以下のコマンドを実行します。

curl https://storage.googleapis.com/blocks-docs/basic-guide/image_properties_sample.jpg | base64 -o sample.jpg

「curl」コマンドを使って、サンプル画像ファイルをダウンロードしています。また、「base64」コマンドを使って、Base64形式にエンコードしています。ファイル名は、「sample.jpg」としています。

続いて、画像ファイルをデータバケットへ送ります。

以下のように「curl」コマンドを使います。APIトークン(「key」パラメーター)は、作成するデータバケットごとに異なります。実際に試す場合は、お使いのデータバケットのAPIトークンに読み替えてください。

curl --data key=d29b76ac16181816ac7bd678 --data filename=sample.jpg --data-urlencode content@sample.jpg --data author=MAGELLAN https://magellan-iot-2edblhnt-dot-magellan-iot-sample.appspot.com/upload

これで、画像ファイルがGCSに保存され、フローデザイナーのフローでその画像が解析されます。以下は、フローの実行ログです。

[2016-10-20 14:01:17.513]  info : Job-37 start
[2016-10-20 14:01:17.535]  info : VersatileVisionApi step start
[2016-10-20 14:01:17.543]  info : VersatileVisionApi: annotate for file gs://magellan-iot-sample/sample.jpg start
[2016-10-20 14:01:19.231]  info : VersatileVisionApi: annotate for file gs://magellan-iot-sample/sample.jpg finished
[2016-10-20 14:01:19.240]  info : VersatileVisionApi step finished
[2016-10-20 14:01:19.273]  info : Print step start
[2016-10-20 14:01:19.284]  info : Variable: '_'
{
  "imagePropertiesAnnotation": {
    "dominantColors": {
      "colors": [
        {
          "pixelFraction": 0.14428461,
          "color": {
            "green": 18,
            "blue": 17,
            "red": 23
          },
          "score": 0.362649
        },
        {
          "pixelFraction": 0.24923818,
          "color": {
            "green": 161,
            "blue": 117,
            "red": 131
          },
          "score": 0.15836251
        },
        {
          "pixelFraction": 0.035149883,
          "color": {
            "green": 164,
            "blue": 95,
            "red": 116
          },
          "score": 0.065103777
        },
        {
          "pixelFraction": 0.0064488696,
          "color": {
            "green": 194,
            "blue": 208,
            "red": 196
          },
          "score": 0.0080435993
        },
        {
          "pixelFraction": 0.12600099,
          "color": {
            "green": 132,
            "blue": 90,
            "red": 104
          },
          "score": 0.094027691
        },
        {
          "pixelFraction": 0.026787613,
          "color": {
            "green": 47,
            "blue": 46,
            "red": 51
          },
          "score": 0.057900768
        },
        {
          "pixelFraction": 0.025795478,
          "color": {
            "green": 137,
            "blue": 71,
            "red": 90
          },
          "score": 0.036577545
        },
        {
          "pixelFraction": 0.027354546,
          "color": {
            "green": 160,
            "blue": 100,
            "red": 125
          },
          "score": 0.02605368
        },
        {
          "pixelFraction": 0.018850543,
          "color": {
            "green": 91,
            "blue": 58,
            "red": 72
          },
          "score": 0.0187341
        },
        {
          "pixelFraction": 0.03351995,
          "color": {
            "green": 136,
            "blue": 78,
            "red": 104
          },
          "score": 0.016537288
        }
      ]
    }
  },
  "gcs_url": "gs://magellan-iot-sample/sample.jpg",
  "timestamp": 1476939676.1383731
}
[2016-10-20 14:01:19.293]  info : Print step finished
[2016-10-20 14:01:19.324]  info : Print step start
[2016-10-20 14:01:19.333]  info : Variable: 'author'
"MAGELLAN"
[2016-10-20 14:01:19.341]  info : Print step finished
[2016-10-20 14:01:19.368]  info : Job-37 finished
